Робот қандай бөлшектерден құралады?

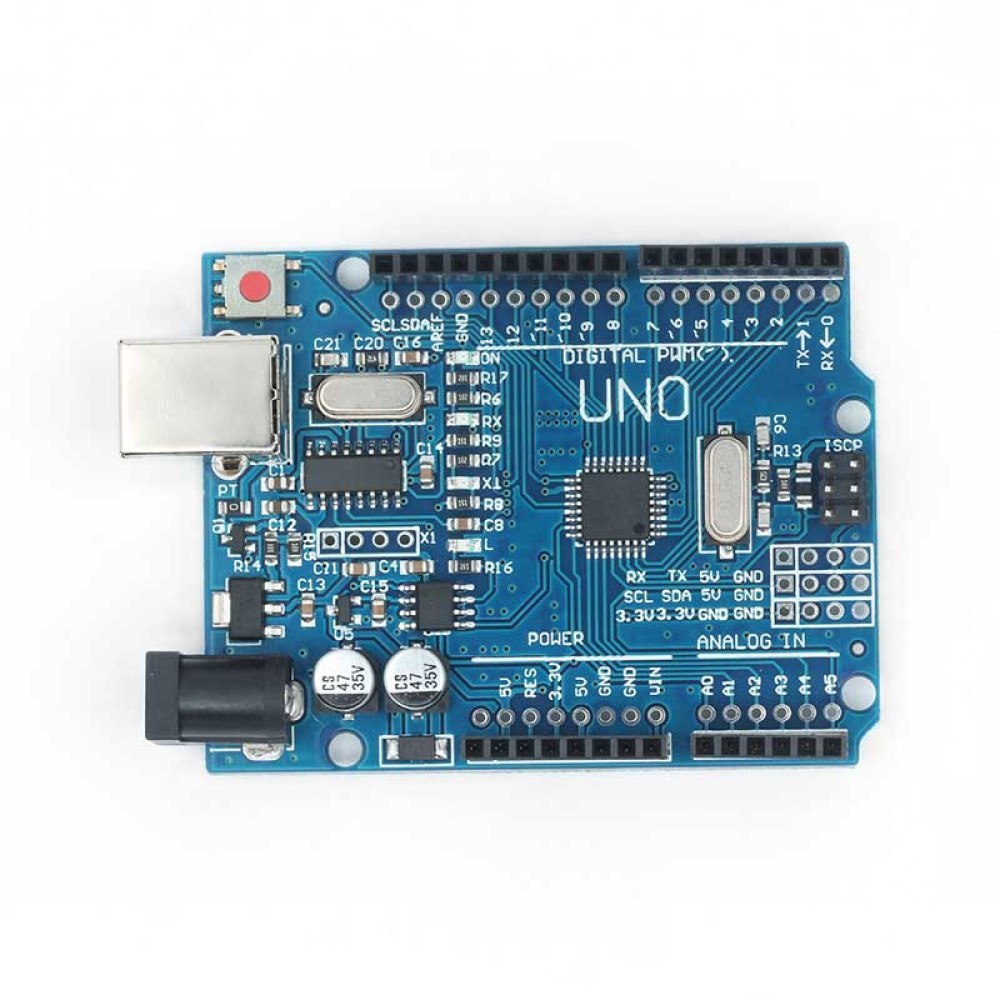

Arduino Uno
Роботтың миы - сенсорлардан деректерді оқып, қозғалысқа арналған командаларды драйверге (мысалы, L298N) жібереді.
Не істейді?
Инфрақызыл/басқа сенсорлардан сигнал қабылдайды.
Қалай қолданылады?
Arduino IDE-де код жазбай-ақ, біздің платформа арқылы дайын бағдарламаны таңдап, тікелей Arduino-ға жүктей аласыз.
Неге қажет?
Сенсордың көрсеткішін моторға дұрыс командаға айналдырады.
Arduino Uno

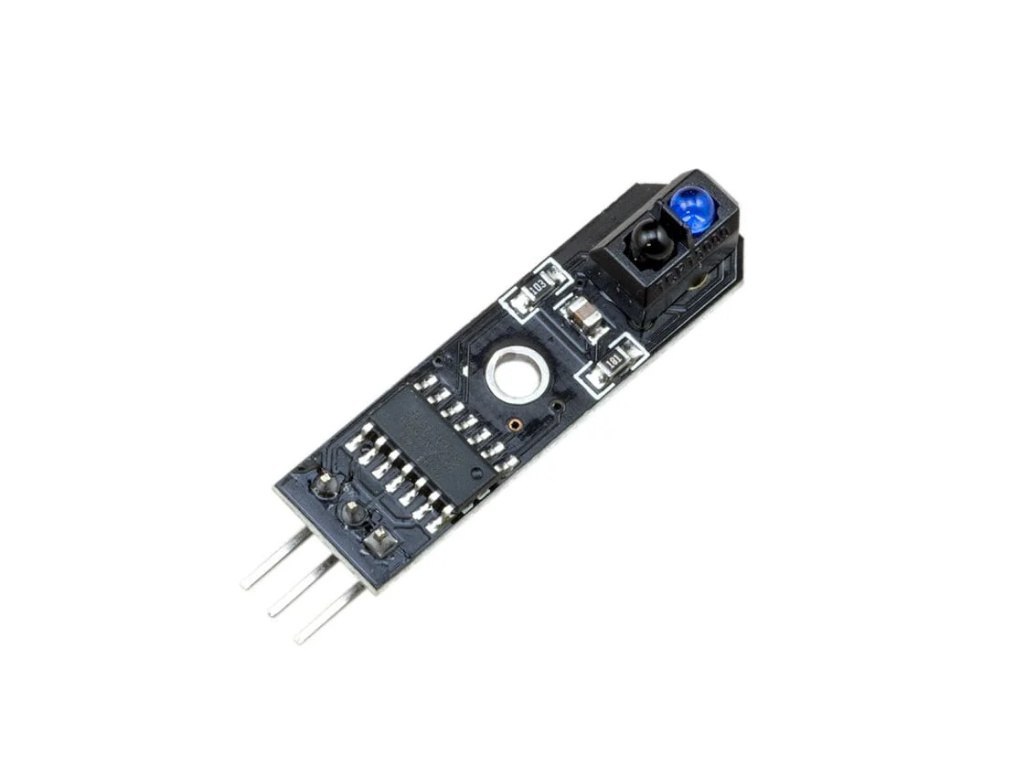

Инфрақызыл сенсор
Роботтың «көзі» — ақ және қара түстердің айырмашылығын анықтайды.
Не істейді?
Беттің түсін анықтап, Arduino-ға сигнал жібереді.
Қалай қолданылады?
Сызықты анықтау үшін роботтың төменгі алдыңғы бөлігіне орнатылады.
Неге қажет?
Сызықты бақылайтын роботтың негізгі сенсоры.
Инфрақызыл сенсор

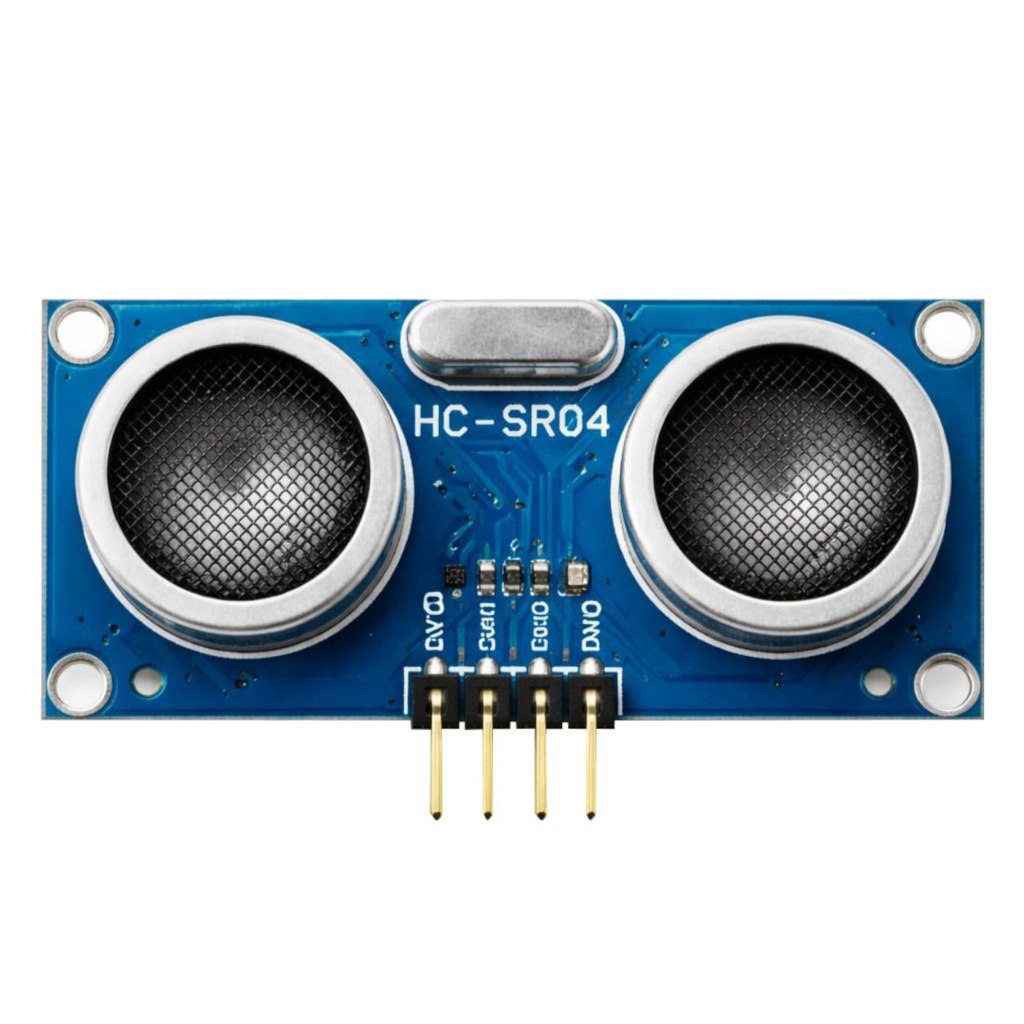

HC-SR04 ультрадыбыстық сенсоры
Алдыңғы кедергілерге дейінгі қашықтықты өлшейді.
Не істейді?
Ультрадыбыстық толқын жіберіп, қайту уақытынан қашықтықты есептейді.
Қалай қолданылады?
Роботтың алдыңғы жағына орнатылады және Arduino-ға қосылады.
Неге қажет?
Кедергілерді анықтап, соқтығысудың алдын алады.
HC-SR04

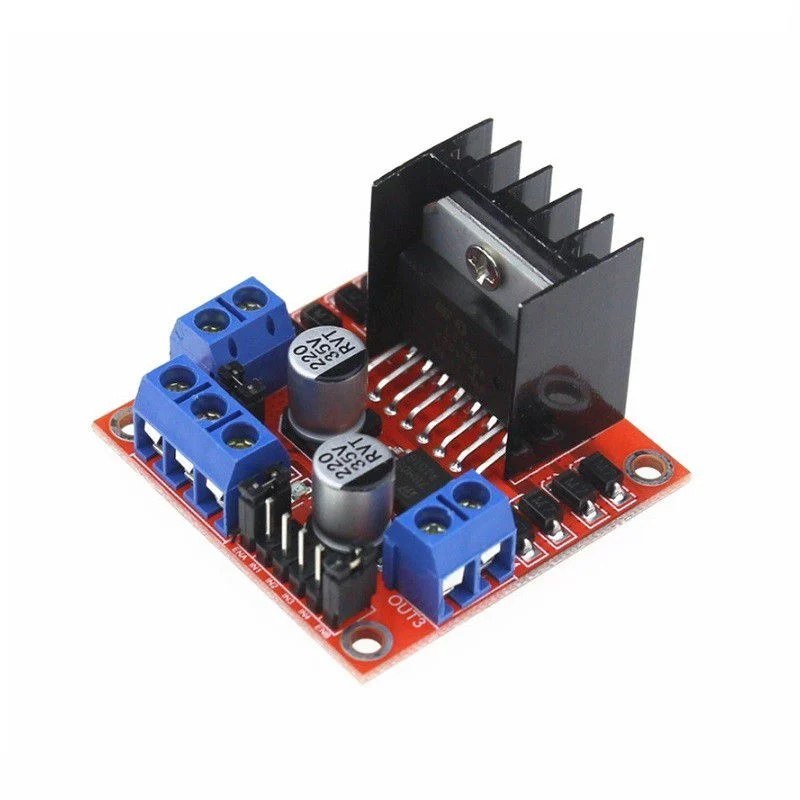

L298N қозғалтқыш драйвері
Arduino мен моторлардың арасындағы байланысты қамтамасыз етеді.
Не істейді?
Сигналдарды күшейтіп, моторлардың бағыты мен жылдамдығын басқарады.
Қалай қолданылады?
Қозғалтқыштар драйверге, драйвер Arduino мен қорекке қосылады.
Неге қажет?
Arduino моторларды тікелей басқара алмайды.
L298N драйвері

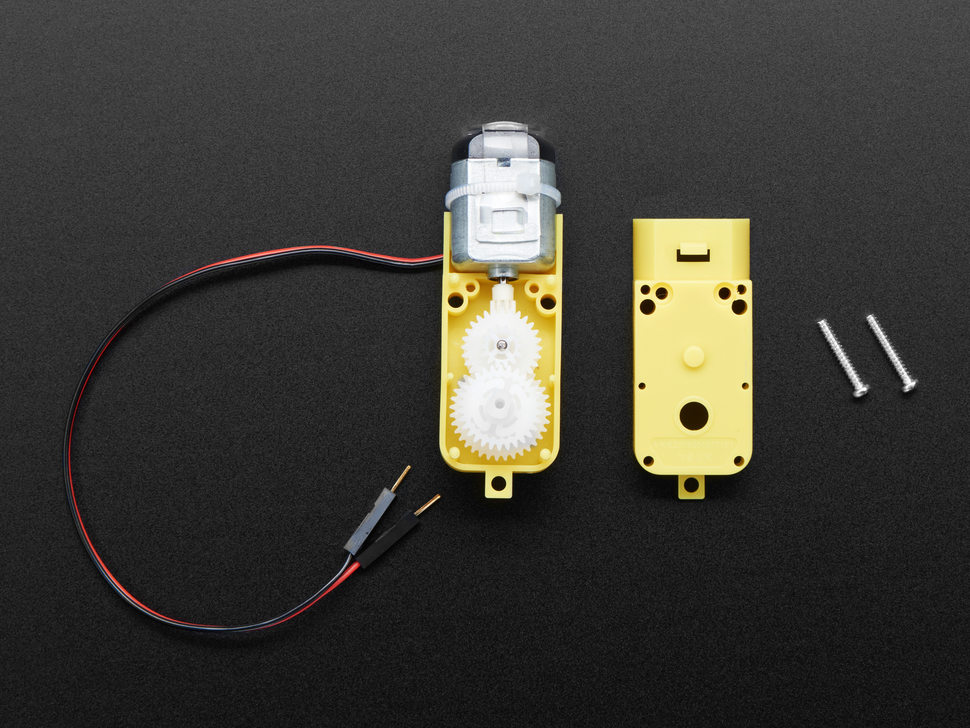

Тұрақты ток қозғалтқышы
Екі мотор және дөңгелектер роботтың қозғалуын қамтамасыз етеді.
Не істейді?
Электр энергиясын механикалық қозғалысқа айналдырады.
Қалай қолданылады?
Мотор драйверіне қосылады, Arduino арқылы басқарылады.
Неге қажет?
Қозғалтқышсыз робот қозғала алмайды.
Тұрақты ток қозғалтқышы

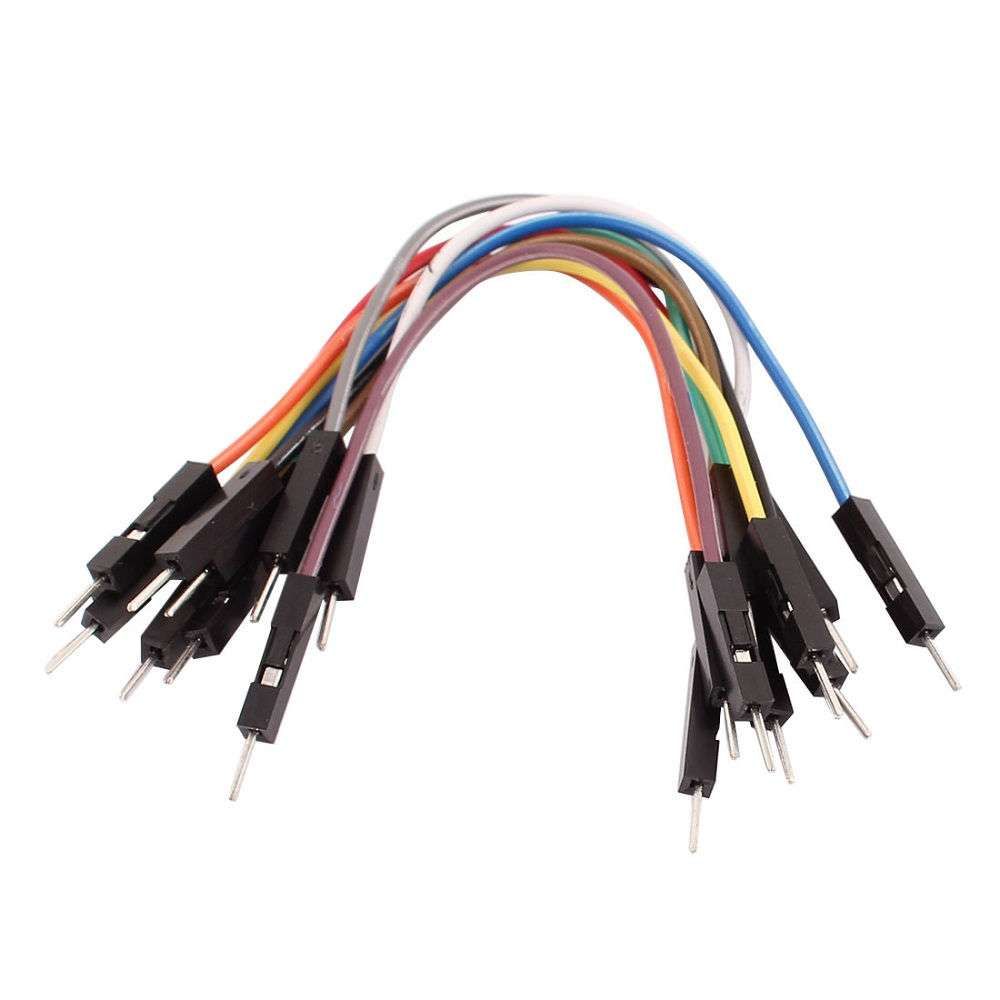

Джампер сымдары (M-M, M-F, F-F)
Барлық бөлшектерді бір-бірімен электрлік тұрғыдан байланыстырады.
Не істейді?
Сигнал да, ток та бір сым арқылы өтеді. Сигнал — қуат емес, ол сымдағы кернеу деңгейінің өзгерісі. Сенсор күйін ауыстырғанда кернеу 5V немесе 0V болады. Қабылдағыш осы деңгейдің айырмасын көріп, оны мәлімет ретінде оқиды.
Қалай қолданылады?
Arduino, сенсорлар және драйвер арасындағы контактілерге тікелей жалғанады.
Неге қажет?
Сымсыз ешбір бөлшек бір-бірімен «сөйлесе» алмайды.
Джампер сымдары
Роботтың қозғалысын көріңіз
Жүру, айналу және дрифт режимдерін қолданып көріңіз.
